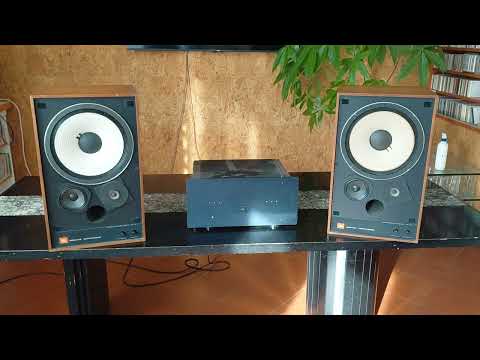

JBL 4311/B 1980 - Noce e Nero

Monitor da studio vintage JBL 4311/B - anno di costruzione 1980

Le JBL 4311 (e la successiva revisione 4311B) rappresentano uno dei capitoli più significativi nella storia del monitoraggio audio professionale. Progettate principalmente per essere posizionate sopra i banchi di missaggio nei grandi studi di registrazione, sono le dirette antenate commerciali del celebre diffusore Hi-Fi casalingo JBL L100 Century. Il presente articolo è completo di manuale istruzioni.

Componentistica e Architettura Acustica

• Woofer per le basse frequenze (JBL 2213H): Trasduttore da 30 cm (12 pollici) con cono in carta trattata ("white cone") e magnete in ferrite. Offre un basso dinamico, veloce e d'impatto.

• Midrange (JBL LE5-10): Cono da 13 cm (5 pollici) alloggiato in una propria cavità isolata per evitare interferenze con l'aria mossa dal woofer. È il responsabile della proverbiale resa delle voci e delle chitarre tipica del "suono JBL".

• Tweeter (JBL LE25-2): Radiatore diretto a cono da 3,6 cm (1.4 pollici) con anello in feltro intorno alla cupola per ridurre le diffrazioni sul pannello frontale.

• Controlli di presenza frontali (L-Pad): Presenta due potenziometri a variazione continua sul pannello frontale per regolare indipendentemente i livelli di Mid-Range e High-Frequency, permettendo di adattare la risposta all'ambiente di ascolto.

• Configurazione del Cabinet: Bass-reflex con condotto frontale. Il layout del baffle frontale è stato pensato anche per l'installazione capovolta (sospesa nei control room).

Tipo di sistema Monitor da studio a 3 vie, bass-reflex

Risposta in frequenza 45 Hz – 15 kHz (±3 dB)

Sensibilità 91 dB SPL (1W a 1 metro)

Impedenza nominale 8 Ohm (alcune specifiche riportano 6-8 Ohm nominali)

Tenuta in potenza 40 W RMS / 75 W Continuous Program

Frequenze di Crossover 1.500 Hz e 6.000 Hz

Dispersione 90° orizzontale e verticale

Dimensioni (A x L x P) 597 x 362 x 298 mm

Peso circa 20 – 21 kg per cassa
