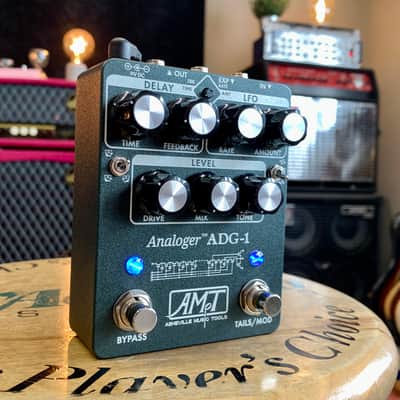

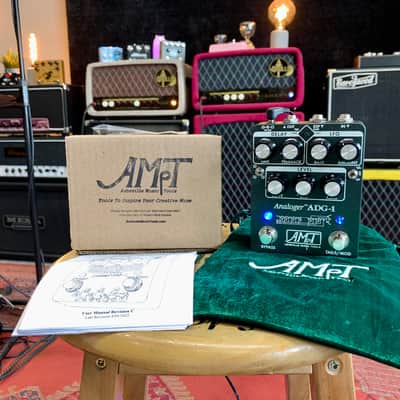

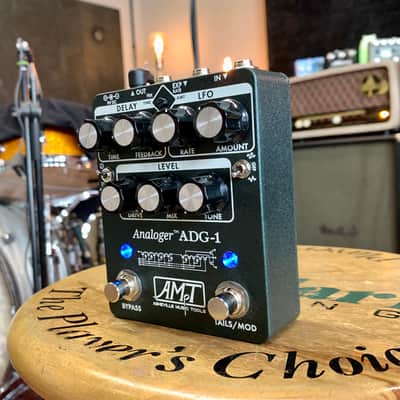

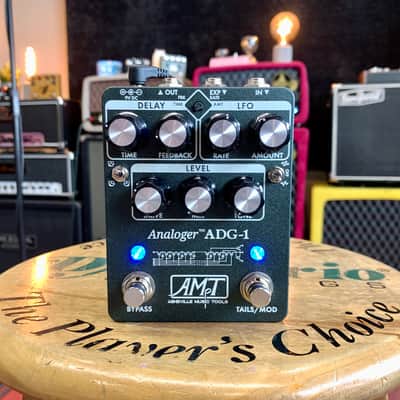

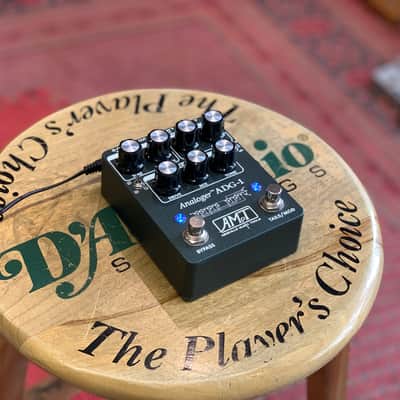

Ashville ADG-1
The ADG-1
is the latest installment in Hawker’s legacy of highly sought-after analog
delay designs. Utilizing a pair of Xvive™
high voltage BBDs, this delay features up to 700ms of harmonically rich,
perfectly floating echoes with an extensive and fully analog control set
unprecedented for a pedal of its size. From a bright country slapback to washy
dotted eight leads to psychedelic modulated odysseys, the ADG-1 is the new
standard in compact analog delays.

Technical
Details
The ADG-1
includes over 400 carefully selected components. The entire signal chain
utilizes premium audio-grade op amps and high-tolerance, non-microphonic capacitors
to guarantee high performance, temperature stability, and low noise.
We began with a classic delay architecture using a pair of studio grade Xvive™ MN3005
reissue Bucket Brigade Devices (BBDs) and a high voltage step-up power supply
for maximum headroom. We implemented a tightly calibrated vintage-style
compander and incredibly deep, discrete transistor, 5th-order anti-aliasing and
reconstruction filters to provide a familiar character with superior clarity,
noise reduction and dynamic feel. Our feedback circuit uses a
voltage-controlled transconductance amplifier, which provides Hawker’s classic
feedback tone while offering the most accurate method for dialing in infinite
repeats without runaway or for achieving total feedback overload.

The input preamplifier is critical to the sound of any analog effect. A discrete, high
impedance, JFET input stage provides consistent operation across all sound
sources and can be used as an always-on buffer. The preamplifier and drive
circuit can be used to overdrive the delay line and mixer section for unique
artifacts and character that only an analog delay can provide.
We spared no opportunity for flexible control while maintaining a completely analog
circuit. The clock generation, modulation oscillator, and even the switching
logic are all fully analog in nature. Our clock VCO, with temperature
compensated exponentiator, drives the BBDs at extremely high current to
eliminate artifacts and provide for a clearer sound. An assignable
Expression/CV input expands the flexibility to the limits of user creativity:
use an expression pedal to warp the delay time, swell in self-oscillating
feedback, or add a modulated vibrato flourish in real time.
An effect of this complexity depends entirely on its power supply and input protection.
We took every measure possible to eliminate sources of noise and radio
frequency interference (RFI/EMI), as well as protect from electrostatic
discharge (ESD) spikes to ensure carefree operation in any studio or
performance environment. Our step-up high voltage power supply operates in the
MHz range, well beyond the audio band and most other pedals. All voltage
sources are highly filtered to eliminate noise and crosstalk between the BBD
clock, LFO, and other sections with a multi layer PCB utilizing dedicated split
power and ground planes. The power input is fully protected from reverse
polarity and over-voltage conditions.

Electrical
Specifications:

100% Analog
signal path

Switchable
true bypass or JFET-buffered bypass with switchable trails

Power: 9VDC
@ <150mA (85mA Nominal, up to 250mA
start up.)

Expression
/ CV input assignable to Time, Feedback, Mod Amount, or Mod Rate (CV range is
0-5V). Ring supplied current limited 5V.

Delay time:

35-700ms in
dual BBD mode

16-350ms in
single BBD mode

27-900ms
(or 13-450ms) with external CV control

Input
impedance: >1MΩ

Output
impedance: 1KΩ Max

Max input
level: +15dBu (4.3V RMS)

Max output
level: +14dBu (3.9V RMS)

Maximum
drive: >22dB (covers attenuation to gain)

Noise
Reduction: 2:1 broadband with 12dB HF emphasis

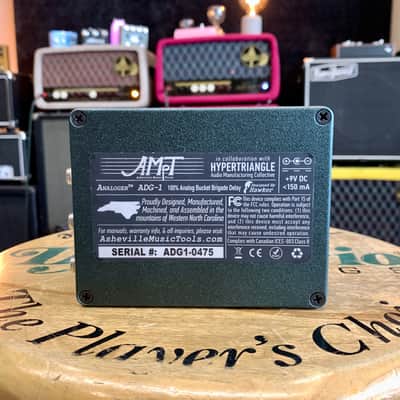

Physical
Specifications:

Genuine
Hammond™ die-cast aluminum enclosure

Dimensions:
D= (12.5 cm), W= (9.4 cm), H= (5.8 cm)

Weight:
(0.425kg)

Ashville ADG-1

El ADG-1 es la última entrega del legado de
Hawker de diseños de retardo analógico muy solicitados. Utilizando un par de BBD de alto voltaje
Xvive™, este retardo ofrece hasta 700 ms de ecos perfectamente flotantes y
ricos en armonía con un amplio conjunto de controles totalmente analógicos sin
precedentes para un pedal de su tamaño. Desde un brillante slapback country
hasta un washy punteado de ocho leads hasta odiseas psicodélicas moduladas, el
ADG-1 es el nuevo estándar en delays analógicos compactos.

Detalles técnicos

El ADG-1 incluye más de 400 componentes
cuidadosamente seleccionados. Toda la cadena de señal utiliza op amps de grado
de audio de primera calidad y condensadores no microfónicos de alta tolerancia
para garantizar un alto rendimiento, estabilidad de temperatura y bajo ruido.

Comenzamos con una arquitectura de retardo
clásica utilizando un par de dispositivos Bucket Brigade de (BBD) Xvive™ MN3005
de grado de estudio y una fuente de alimentación elevadora de alto voltaje para
obtener el máximo espacio libre. Hemos implementado un compander de estilo
vintage muy calibrado y unos filtros de reconstrucción y antialiasing de 5º
orden de transistores discretos increíblemente profundos para proporcionar un
carácter familiar con una claridad, reducción de ruido y sensación dinámica
superiores.

Nuestro circuito de retroalimentación utiliza
un amplificador de transconductancia controlado por voltaje, que proporciona el
tono de retroalimentación clásico de Hawker, al tiempo que ofrece el método más
preciso para marcar repeticiones infinitas sin desbordamiento o para lograr una
sobrecarga total de retroalimentación.

El preamplificador de entrada es fundamental
para el sonido de cualquier efecto analógico. Una etapa de entrada JFET
discreta y de alta impedancia proporciona un funcionamiento consistente en
todas las fuentes de sonido y puede utilizarse como un buffer siempre activo.
El preamplificador y el circuito de accionamiento se pueden utilizar para
sobrealimentar la línea de retardo y la sección del mezclador para obtener unos
artefactos y un carácter únicos que sólo puede proporcionar un retardo
analógico.

No hemos escatimado en posibilidades de
control flexible manteniendo un circuito completamente analógico. La generación
del reloj, el oscilador de modulación e incluso la lógica de conmutación son
totalmente analógicos. Nuestro VCO de reloj, con exponenciador compensado por
temperatura, impulsa los BBD a una corriente extremadamente alta para eliminar
los artefactos y proporcionar un sonido más claro. Una entrada de Expresión/CV
asignable amplía la flexibilidad hasta los límites de la creatividad del
usuario: utilice un pedal de expresión para deformar el tiempo de retardo,
hinchar la retroalimentación auto-oscilante o añadir un florecimiento de
vibrato modulado en tiempo real.

Un efecto de esta complejidad depende totalmente
de su fuente de alimentación y protección de entrada. Hemos tomado todas las
medidas posibles para eliminar las fuentes de ruido y las interferencias de
radiofrecuencia (RFI/EMI), así como para protegerlas de los picos de descarga
electrostática (ESD), con el fin de garantizar un funcionamiento sin problemas
en cualquier estudio o entorno de actuación. Nuestra fuente de alimentación de
alto voltaje escalonado opera en el rango de los MHz, mucho más allá de la
banda de audio y de la mayoría de los otros pedales. Todas las fuentes de
voltaje están altamente filtradas para eliminar el ruido y la diafonía entre el
reloj del BBD, el LFO y otras secciones con una placa de circuito impreso
multicapa que utiliza planos de alimentación y de tierra divididos. La entrada
de alimentación está totalmente protegida contra la polaridad inversa y las
condiciones de sobretensión.

Especificaciones eléctricas:

Ruta de señal 100% analógica

Bypass verdadero conmutable o bypass con
buffer JFET con pistas conmutables

Alimentación: 9VDC @ <150mA (85mA Nominal,
hasta 250mA de arranque.)

Entrada de expresión / CV asignable a tiempo,
realimentación, cantidad de modulación o velocidad de modulación (el rango de
CV es de 0-5V). Anillo de suministro de corriente limitado a 5V.

Tiempo de retardo:

35-700ms en modo BBD dual

16-350ms en modo BBD simple

27-900ms (o 13-450ms) con control CV externo

Impedancia de entrada: >1MΩ

Impedancia de salida: 1KΩ máx.

Nivel de entrada máximo: +15dBu (4,3V RMS)

Nivel máximo de salida: +14dBu (3,9V RMS)

Accionamiento máximo: >22dB (cubre la
atenuación a la ganancia)

Reducción de ruido: 2:1 de banda ancha con
énfasis en HF de 12dB

Especificaciones físicas:

Recinto de aluminio fundido genuino de
Hammond™.

Dimensiones: D= (12,5 cm), W= (9,4 cm), H= (5,8
cm)

Peso: (0,425kg)
