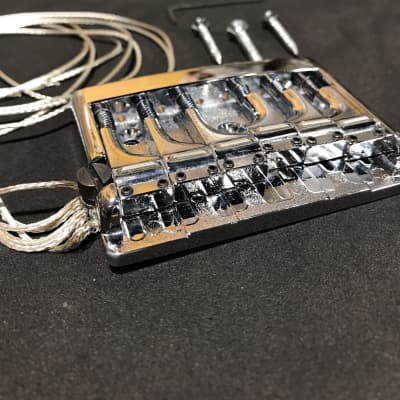

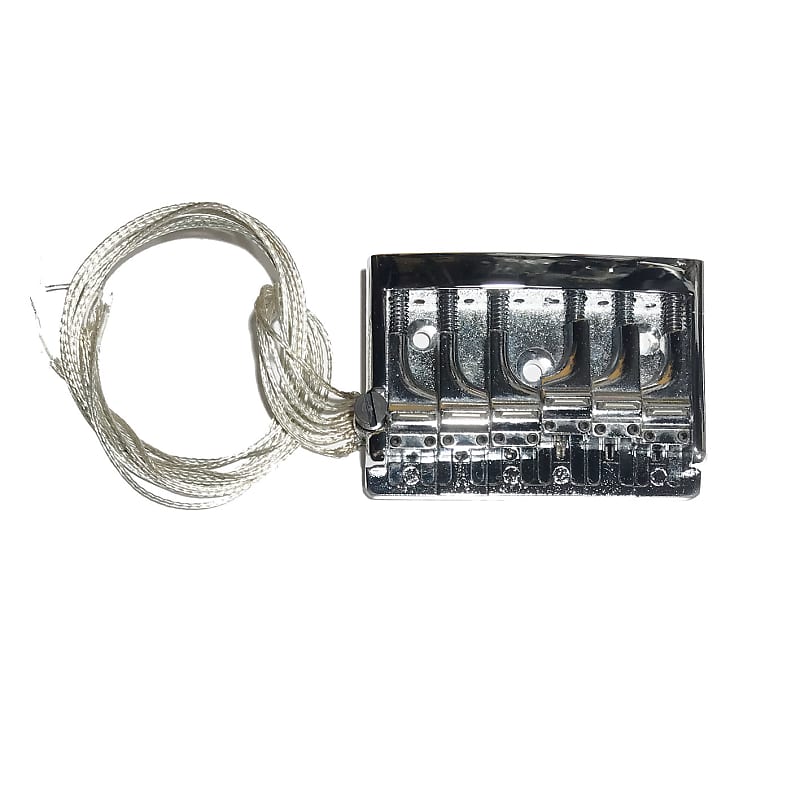

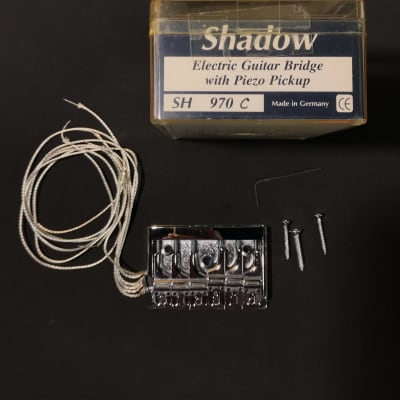

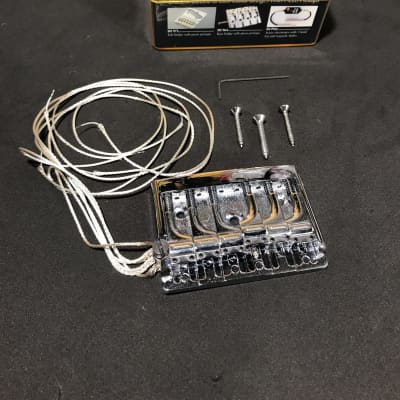

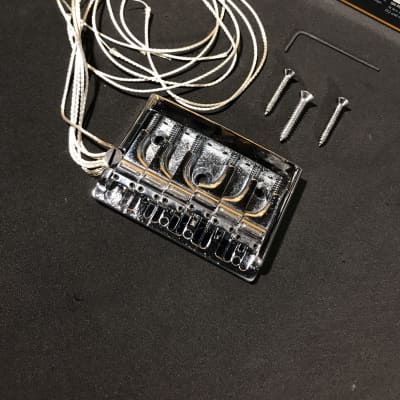

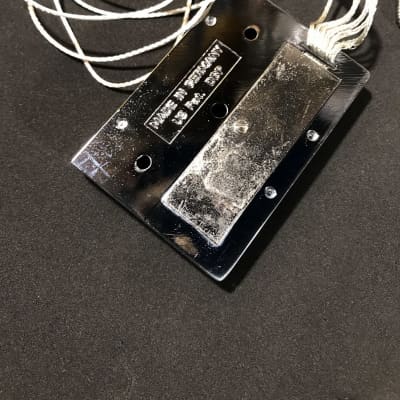

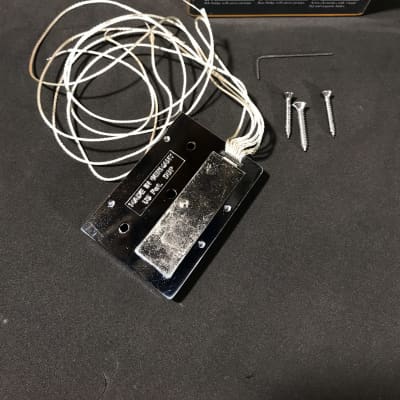

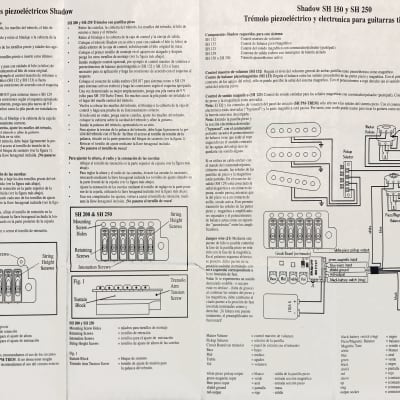

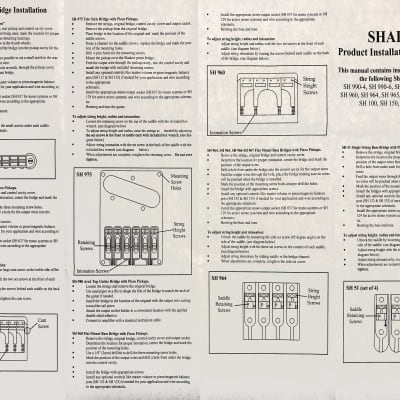

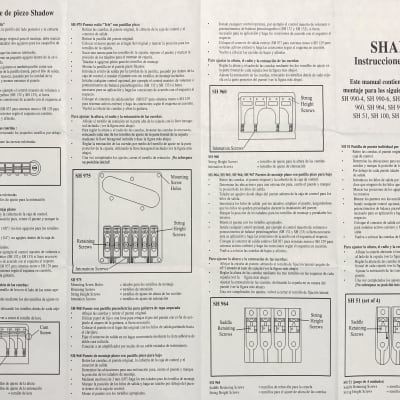

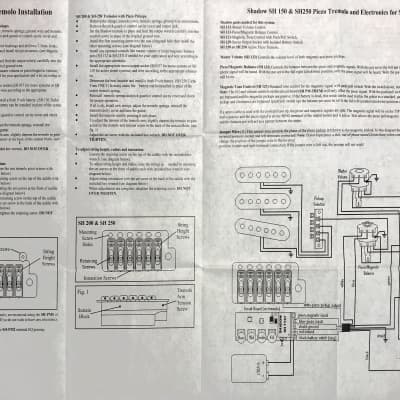

Puente Shadow SH970C Piezoeléctrico 6 cuerdas

Puente acústico piezoeléctrico Shadow 970 C para guitarras eléctricas Shadow de 6 cuerdas. Este puente esta diseñado para sustituir los puentes acústicos piezoeléctricos de las guitarras Shadow, es importante tener en cuenta que la electrónica debe estar instalada en la guitarra para poder conectar este puente. Este tipo de puente es fijo del estilo Schaller 3D con selletas piezoeléctricas individuales (Shadow SH 970 C), todas alimentadas a una placa de control PCB Shadow activa personalizada con la que debe estar equipada la guitarra a la que pretendamos instalar este puente, de lo contrario hay que conseguir una placa de conexión activa alimentada con una pila de 9V. y conexioón para los 6 cables del piezoeléctrico.

Lo ideal para la compra de este puente es que sea en sustitución de otro que esté estropeado, de esa manera la instalación será mucho más sencilla. Las guitarras que equipaban estos puentes eran las que se fabricaron a mano en Alemania (occidental) entre 1988 y 1994 aproximadamente para demostrar lo que la empresa podía hacer. Hubo varios diseños, incluidas versiones más sofisticadas con varias pastillas como esta. Pero se volvió antieconómico seguir fabricándolas, por lo que se discontinuaron y Shadow se concentró en fabricar solo la electrónica.

Sobre las guitarras Shadow:

Solían disponer de pastillas Humbucker Shadow SH EQ5 con ecualizador de 5 bandas incorporado.

Configuración: humbucker de bobinado inverso con circuito de preamplificador/ecualizador conmutable.

7 potenciómetros de ajuste en la parte superior de la pastilla ajustan el nivel de entrada (N/R), la ganancia maestra (VOL) y el ecualizador de 5 bandas. (100 Hz, 300 Hz, 1 kHz, 5 kHz, 10 kHz, todos +-12 dB). El circuito de ecualización activa se puede activar o desactivar y se puede utilizar para ecualizar otras pastillas pasivas de la guitarra. El humbucker está completamente blindado y tiene un cable de derivación de bobina para la opción de bobina simple.

Verde: inicio de bobina norte (salida del humbucker)

Azul: acabado de bobina norte + inicio de bobina sur (enlace en serie)

Amarillo: entrada de preamplificador/ecualizador

Rojo: 9 voltios +

Transparente: salida de preamplificador/ecualizador

Negro: tierra
